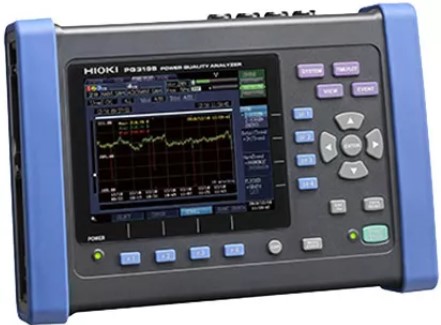

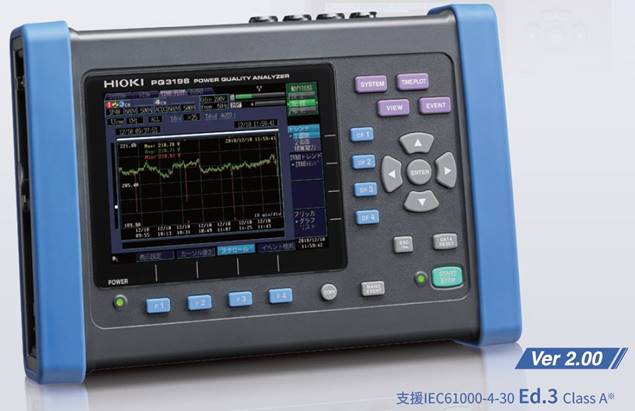

HIOKI  PQ3198 電力品質分析儀

HIOKI PQ3198 是一款高階的三相電力品質分析儀，主要用於監測、記錄電力系統的異常現象，並深入分析故障原因。它符合國際嚴格的 IEC 61000-4-30 Ed.3 Class A 高標準認證，具備極高的測量信賴性與精準度。

特點：

˙ 一台儀器可同時記錄並分析電源問題，符合PQA的國際標準

˙ 符合全球標準檢查電力品質問題（IEC61000-4-30 Ed.3 ClassA）

˙ 連續進行高精度的測量（V：標準電壓的±0.1%，A：±0.1% rdg.±0.1% f.s.W：±0.2% rdg.±0.1% f.s.）

˙ 還可測量高次諧波成分，電壓測量高達80kHz的寬頻帶

˙ 突波電壓峰值最大6000V，可測量最高700kHz

˙ 可測量最高AC 6000A

˙ (ch1, ch2, ch3)和ch4可進行2系統的電力測量、效率演算

˙ 簡單測量變頻器，基本頻率40〜70Hz, 載波頻率〜20kHz

˙ 使用標配軟體PQ ONE，簡單製作報告

˙ 使用GPS選件，可保證多台儀器間的數據同步

基本介紹：

˙用於設備的電源故障分析

趨勢的同時捕捉瞬間停電、電壓下降、頻率變動等所有電源異常。

相當適合用於調查預期外的設備故障或突然停止的原因。

˙用於電力系統的電力品質記錄

可記錄波動劇烈的可再生能源或EV充電樁，與電力系統連接時的電壓、電流、功率、諧波、閃變等。另

外，可使用附屬的軟體PQ ONE輕鬆地進行分析。

˙用於AC/DC的功率測量

搭配AC/DC自動調零電流感測器使用，即可準確、並長時間地測量DC電流。

主機可供電給感測器，無須額外準備電源。

˙雙系統獨立測量與效率演算

-    通道隔離設計：儀器的第 4 個電壓通道（ch 4）與前 3 個通道完全隔離。

-    同時測量兩路系統：可同步測量兩個獨立電路的電力與效率（例如：電動車快速充電樁、太陽能發電系統或 UPS 的 AC 進線端與 DC 出線端效率）。

-    應用案例：

・同時測量/監測EV快速充電樁的一次側（AC）和二次側（DC）

・同時測量/監測太陽能發電系統的一次側（DC）和二次側（AC）

・同時測量DC-AC（三相）Inverter的一次側（DC）和二次側（AC）

・同時測量UPS的一次側・二次側

・同時測量電源(AC)和控制(DC)的雙系統

・同時測量三相線路和接地線

・同時測量用於接地故障檢測的中性線

˙Logging與波形記錄

能夠同時進行電力品質異常(事件)的波形擷取與電力記錄的三相電力分析儀(電源品質分析

儀)。最多可記錄9999件的電力品質異常(事件)及最長1年的趨勢數據。

˙符合IEC 61000-4-30 Ed.3 Class A規格。

對於無間斷的連續演算、驟升、驟降、停電等事件的檢出方法、使用GPS(選項)進行時間同步等，可依

照規格進行測量。

Class A是由國際規格IEC 61000-4-30所定義。這是為了讓不同測量儀器所測得的結果，可拿來比較、

討論，而針對電源品質參數、精度、規格的適合度等進行規定。

˙符合IEEE 519的諧波測量

可透過免費軟體，製作符合國際規格IEEE 519要求的諧波測量報告。

可從Very short time (3 秒)、Short time (10 分) harmonic、TDD、THD選擇報告項目。

˙高次諧波 (Supraharmonics)測量

高次諧波 (Supraharmonics)的成分裡包含了數kHz以上的雜訊成分。而這些雜訊成分，是來自於在機器

的電源使用半導體元件時，電壓及電流波形產生失真而導致的。PQ3198可測量2kHz～80kHz的高次諧

波 (Supraharmonics)成分。

˙高速突波測量

打雷、斷路器的損壞、斷路器或繼電器的開關，都會產生突波電壓。經常發生於急遽電壓變化及電壓高

峰時。 PQ3198能夠在0.5μs（2MS/s）如此短時間內，測量最大6000V的突波電壓。

˙400Hz線路測量

除了50/60 Hz，PQ3198還可測量400 Hz的線路頻率(常見於飛機、大型船舶與軍用設備）。
˙GPS時間同步

使用 GPS 選件 PW9005 可以以 UTC 標準時間作為標準，調整設備內部時間、去除設備造成的時間差。

即使使用多個設備進行測量，也能確保分析現象的同步性。

˙PQ ONE 電能品質分析軟體

即使是不同場所、不同日期時間所測得的數據，也可以以資料夾分類，批次讀取。

-   快速報告功能

可匯總多個資料的趨勢圖並輸出報告。

可應用於重複記錄時的不同日期比較、多個地點的資料比較等。

-   分析資料一覽顯示

詳細顯示事件統計、事件清單、事件圖形等測量資料。

可選擇需要的項目進行報告輸出。

˙遠端監視

「GENNECT One」是可以將LAN網路內的複數測量儀器批次管理的免費Windows軟體。再搭配HIOKI的雲端服務「GENNECT Cloud」一齊使用，從LAN網路外也可進行遠端測量。另外，若使用GENNECT Cloud的付費功能，更可以遠端操作測量儀器。

※  PQ3198主機無法單獨測量電壓。需要另外購買用於電流、功率測量的勾式感測器。若需要用電腦分析保存在SD卡中的測量資料並製作報告，需要另外購買軟體9624-50。
