HIOKI  PQ3100 電力品質分析儀

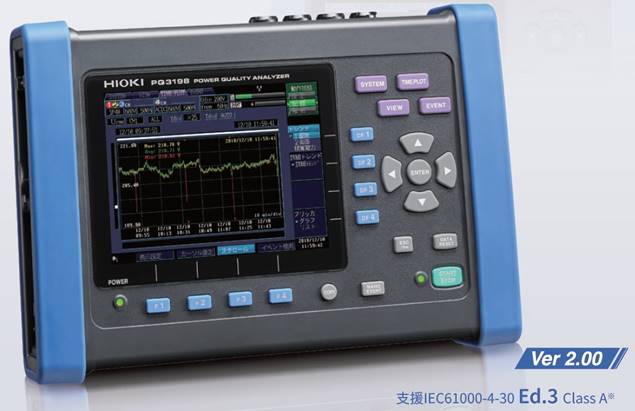

HIOKI PQ3198 是一款全方位的「三相電力品質分析儀」，它能在一條單一的時間軸上，同步記錄電壓、電流、功率、諧波與閃爍（Flicker）等所有電氣參數。它最核心的功能是幫助廠務、儀電課、機電顧問公司以及台電等單位，快速抓取並診斷造成設備異常跳電、停機的電源品質問題，主打工廠內部故障診斷、日常維護與極高的現場操作便利性。。

特點：

˙所有電壓、電流、功率、諧波、閃變等都按照時序同時測量（Ver.UP中帶閃變功能）

˙趨勢記錄的同時捕捉瞬間停電、電壓下降、頻率變化等所有電源異常情況

˙使用QUICK SET功能輕鬆掌握測量步驟

˙附件應用軟體PQ ONE能製作簡單的報告

˙最長可記錄事件發生前1秒，發生後10秒的波形

˙可長時間準確的測量DC電流（使用AC/DC自動調零電流感測器）

˙電流感測器電源由PQ3100主機供電

基本介紹：

˙支援IEC 61000-4-30 Ed.3 Class S

˙用於設備的電源故障分析:

記錄趨勢的同時捕捉瞬間停電、電壓下降、頻率變動等所有電源異常。

相當適合用於調查預期外的設備故障或突然停止的原因。

˙用於電力系統的電力品質記錄:

可記錄波動劇烈的可再生能源或EV充電樁，與電力系統連接時的電壓、電流、功率、諧波、閃變等。另

外，可使用附屬的軟體PQ ONE輕鬆地進行分析。

˙用於AC/DC的功率測量:

搭配AC/DC自動調零電流感測器使用，即可準確、並長時間地測量DC電流。

主機可供電給感測器，無須額外準備電源。

˙實際運用:

-    調查各種電源的實際情況

導入新的電氣設備前，測量放置地點的電壓波形和設備能力，以及諧波的情況。導入設備後，透過

再次測量並進行比較，可確認是否受到周邊的影響。

-    電源故障的預防維護

對電梯的動力部分等同樣位置進行定期測量，可發現故障的預兆。雙重配線或母線排、擁擠的配電櫃等難以進行接線操作的情況，可透過柔性電流勾表安全且輕鬆的進行接線操作。

-    太陽能發電的負載遮斷測試

太陽能負載遮斷試驗為：發電設備輸出的1/4的負載狀態下遮斷負載確認沒有發生異常後。再依照

2/4、3/4、4/4的負載狀態下運轉，階段性的進行試驗。需要一台能記錄發電電壓的過度變化的記錄

儀。 在負載遮斷測試中，需要記錄遮斷時的電壓、電流的過渡變化。PQ3100可記錄異常發生時的波

形最多11秒(事件前1秒、事件後10秒)。利用游標測量還可進行峰值或持續時間的測量。

-    太陽能發電的負載測試

太陽能負載測試為：將發電設備盡可能地持續運轉並保持定量輸出、定量電壓和定量功率，直到機器

各部份的溫度上升到飽和狀態為止。以確認諧波(電壓畸變率或電流畸變率)。此測試需要可以確認諧

波的測量儀，HIOKI的電力品質分析儀PQ3100便具備此功能。

˙免費 PQ ONE 專用軟體：數據導出至電腦後，可透過 PQ ONE 軟體 進行事件統計、多圖表疊加，並一

鍵「自動生成電力品質符合性分析報告」。

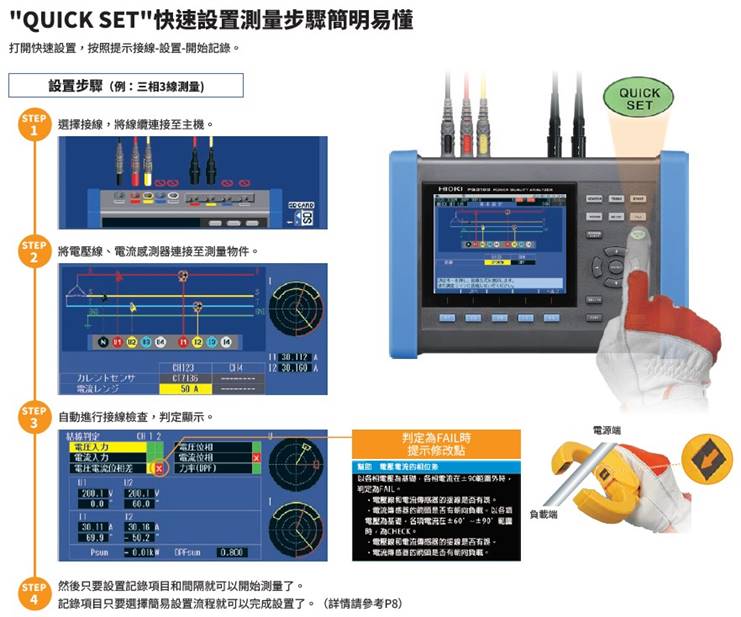

˙可使用「QUICK SET」快速設置功能，按照提示進行接線、設置、開始記錄
