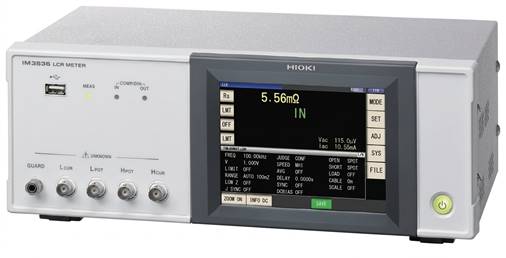

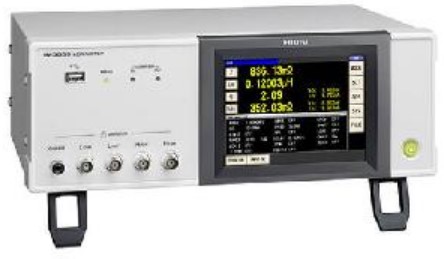

HIOKI  IM3536 LCR測試儀/阻抗分析儀

HIOKI IM3536是一款高精度、高速的通用型LCR測試儀/阻抗分析儀，主要用於電子元件(如電感、電容、電阻)的研發評估與生產線檢測。。

特點：

˙寬廣的測試頻率：支援 DC（直流）以及 4Hz 至 8MHz的頻率範圍，特別適合用於高頻化的下一代電源

電感器、線圈或壓電零件的特性評估。

˙高精度與寬量程：基本精度達 ±0.05% rdg.，且精度保證範圍從1mΩ開始，大幅提升了低阻抗量測的重

複性與穩定度。

˙高速量測：最快量測速度達1ms（0.001 秒），能有效縮短自動化生產線的測試週期。

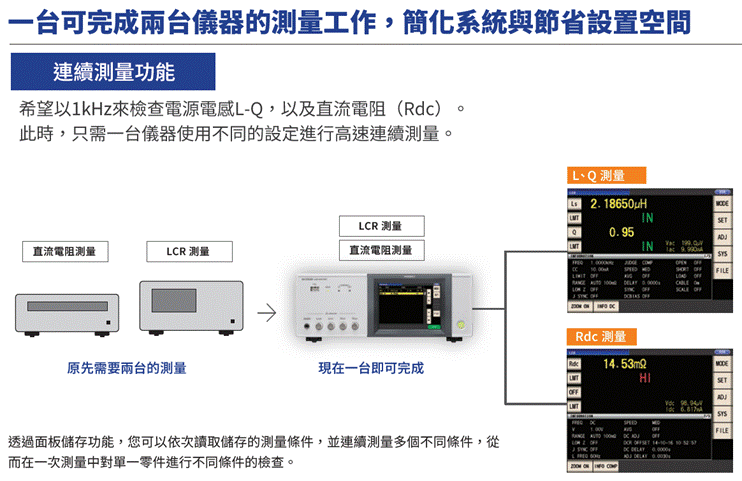

˙二合一量測（LCR + 直流電阻計）：將 LCR Meter 與直流電阻（Rdc）量測功能整合。例如可在一台儀

器上，連續高速量測電源電感的 1kHz L-Q 值與 Rdc 直流電阻，免去切換儀器的麻煩。

˙低阻抗高精度模式：在低阻抗量程（100mΩ、1Ω、10Ω)下，將輸出電阻降至10Ω，加大外加電流，非

常適合鋁電解電容的低 ESR 量測。

˙直流偏壓功能 (DC Bias)：可在模擬實際使用電路的條件下，或依照產業標準進行元件測試。

˙接觸檢查功能 (Contact Check)：量測測試端子間的接觸電阻，若接觸不良會主動提示錯誤，避免不良

品誤判，適合自動化機台整合。

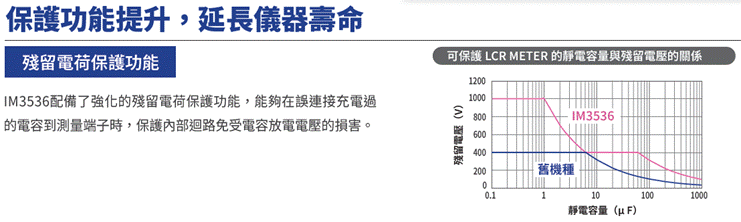

˙殘留電荷保護：強化內部迴路機制，預防測試端誤接至「未放電完全」的電容時導致儀器損壞，延長設

備壽命。

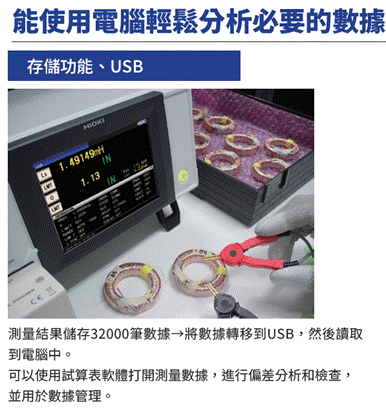

˙軟體掃描分析：搭配專屬電腦應用軟體，可進行頻率、電壓、電流的掃描量測（如共振頻率評估），並

將數據匯出為 CSV 或 Excel 檔案。

˙品管與分類功能：內建比較器（Comparator）與 BIN 測量功能（可針對2個項目進行10種分類），

方便產線篩選良品。
