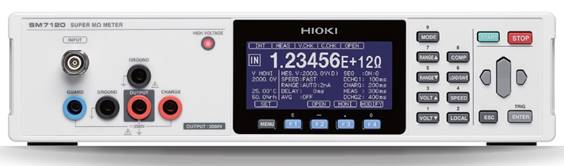

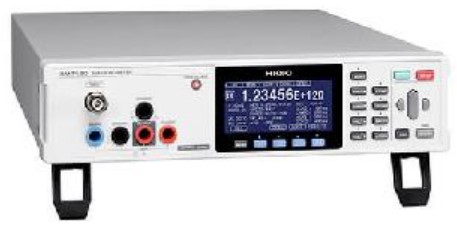

HIOKI  SM7120 高絕緣電阻計

HIOKI SM7120是一款專為電子元件與工業材料設計的高絕緣電阻計（又稱超高阻計、微電流計）。它具備高電壓輸出、極高阻值量測與高速檢測三大核心功能，非常適合用於車用元件、積層陶瓷電容（MLCC）以及各類絕緣材料的性能評估與量產線測試。

特點：

˙ 2,000V 超高電壓輸出：輸出電壓範圍從0.1V 至 2,000V（能以0.1V為單位微調），是市面上首款

免外接電源即可輸出2,000V的絕緣測試儀，專門應對高擊穿電壓元件的檢測。

˙ 極高電阻顯示：電阻顯示上限最高可達2 × 10¹⁹ Ω。，能精準捕捉超高絕緣狀態的微小變化。

˙ 超高電流解析度：最小電流解析度達0.1fA（飛安培），具備極佳的微弱漏電流偵測能力。

˙ 6.4ms 超高速量測：從觸發到輸出最快僅需6.4毫秒（包含 4.1ms 量測與 2.3ms 接觸檢查），每分

鐘可應對多達 1,600 個元件的量產檢測，能大幅縮短檢測時間，完美契合自動化量產生產線的速度需

求。

˙低輸入阻抗（1 kΩ）：全電流範圍與速度設定下皆維持1kΩ的低阻抗，消除了因量程切換導致的穩

定時間延遲。

˙大容量充電與預充電：提供最大 1.8mA / 2,000V 的大容量輸出，並標配高達 50mA / 250V 的預充電功能，能大幅縮短 MLCC 等容性測試物的充電時間。

一機多用的靈活設計:

˙SM7120 的電路設計允許它在多種儀器角色間自由切換：

＊  四合一多功能設計：可自由配置並作為高阻計（IR Meter）、靜電計（Electrometer）、皮安培計（Picoammeter）及絕緣電阻計使用。

＊  絕緣電阻計 (IR Meter)：進行傳統的高壓絕緣電阻測試。

＊  皮安培計 (Picoammeter)：作為微小電流計，用於低電容或半導體元件的微弱漏電流檢查。

＊ 靜電計 (Electrometer)：搭配專用選購電極，能量測各種工業材料的表面電阻與體積電阻率。

強大的抗雜訊與檢測功能:

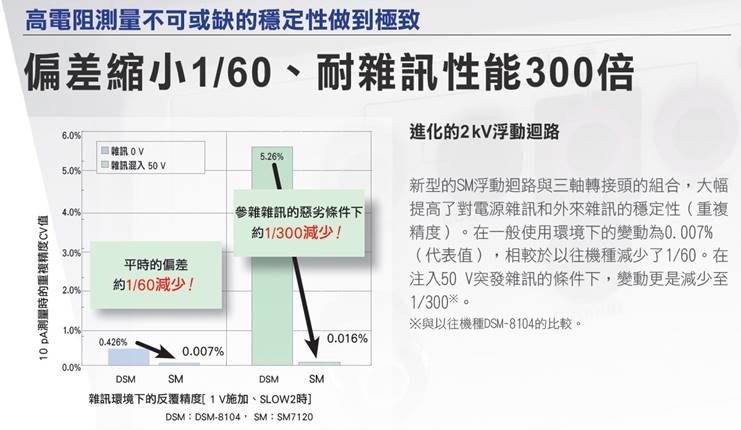

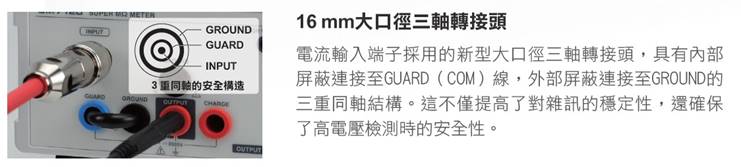

˙ 300倍抗雜訊性能：首度採用16mm大口徑的三軸連接器，是為了提升抗雜訊能力及高電壓檢查時的安全性的最新設計，透過全新的 SM 懸浮式電路和三軸連接器的結合，抗雜訊能力較以往產品提升達 300 倍，在惡劣的工廠環境下也能穩定讀數。

˙ 進階接觸檢查（Contact Check）：專門的硬體架構，即使是面對僅有幾pF（甚至低至0.1pF）的超低

電容物件，也能準確判斷測試線與待測物是否正常接觸，有效防止不良品誤判。

˙ 材料電阻率量測：支援體積電阻率（Volume Resistivity）與表面電阻率（Surface Resistivity）的

計算與量測，搭配原廠選購電極即可對板材、液體或纖維等進行精準評估。

˙ 縮短低電容/MLCC 充電時間：所有電流量程皆採用 1KΩ 的低輸入阻抗設計，即使面對大容量的

capacitive 測試物（如 MLCC），也能大幅縮短施加電壓時的充電時間，加速完成檢查。

多元通訊與系統整合

˙ 完整通訊介面：標配 EXT I/O、RS-232C、GP-IB、USB 等介面，方便與自動化設備（PLC）或電腦軟體

連線整合。

˙ 編程與監控功能：

＊  提供「放電-充電-量測-放電」等 10 種可編程的測量序列。

＊  支援比較器功能（Pass/Fail 判定）、偏差量測、百分比量測及電壓監視器功能。

＊  援軟體應用：可搭配官方採樣應用軟體，執行定時觀測（間隔測量）、電壓掃描（可變電壓測試）並直接將數據匯出至 Excel 或 CSV 進行圖表分析。
