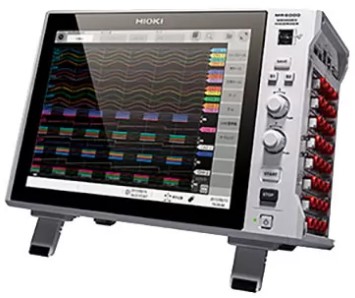

HIOKI MR6000 / MR6000-01 暫態記錄器

HIOKI MR6000 是一款旗艦級的多通道高速資料採集系統，它的定位介於「高精度數據採集器（Data Logger）」與「高速示波器（Oscilloscope）」之間，專為電動車（EV/HEV）研發、變頻器與馬達測試、電力電子及高壓電力系統等需要高速、多通道、高電壓絕緣量測的嚴苛環境而設計。

特點：

1. 頂級的高速、多通道、通道間絕緣效能

• 200MS/s 高速採樣：搭配高速類比模組（如 U8976Ax8）時，可在所有通道同時實現最高 200 MS/s 的高速絕緣量測，精準捕捉高速切換波形。
• 多通道靈活配置：具備8個模組插槽。若搭配4通道類比模組（U8975），最大可同時測量32個類比通道；若裝滿邏輯模組（8973），最高可達128個邏輯通道。
• 通道間完全絕緣：各通道之間具備高度的電氣絕緣（最大耐壓可達 1000V AC/DC），能有效避免通道間的相互干擾，並確保在高電壓測試環境下的操作安全。

2. 進階巨量資料處理與快速儲存

• 高速即時保存（Real-time Saving）：具備高出以往機型32倍的傳輸速度。搭配內建的SSD單元（U8332），可以將所有32個通道以1MS/s 的速度邊量測邊即時存入硬碟，實現長達1小時以上的連續波形記錄。
• 雙重採樣功能（Dual Sampling）：在進行長時間、低速的趨勢記錄時，若觸發異常信號，儀器能同時以高速採樣捕捉突發的暫態脈衝或異常波形，解決了「長時間紀錄」與「細緻高頻波形」無法兼得的痛點。

3. 智慧波形搜尋與管家功能

• Memory HiCorder 管家功能（Waveform Search）：面對長時間量測產生的龐大數據，使用者只需設定一個標準的「基波特徵」，儀器就會自動運算並按順序篩選出相似度低的異常波形，大幅省去人工目視尋找異常的時間。

4. 豐富的運算與分析能力

·         基礎運算與 FFT 分析：支援豐富的數值演算、波形四則運算（加減乘除）、微分/積分，以及高達 8 種型式的 FFT（快速傅立葉變換）頻譜分析功能，可直接進行噪訊與諧波分析。

·         MR6000-01 專屬升級：若為 MR6000-01 型號，則額外搭載了硬體級的「即時波形運算」與「數位濾波運算」功能，可以在量測進行的當下，即時輸出運算結果並過濾雜訊。

·         PC 端離線分析：透過免費的 MR6000 Viewer 軟體，可在電腦上完整重現儀器內的數值演算、FFT 運算及 CSV 格式轉換，亦可透過 MATLAB 手稿進行自動化控制與讀取。

5. 直覺的硬體操作設計

• 12.1 吋大畫面觸控螢幕：全觸控介面支援手勢捲動、手指捏合縮放波形（Zoom），像操作智慧型手機一樣直覺，並能靈活進行 3 / 6 / 8 / 9 分割畫面（非常適合觀測三相電路）。
• 自動感測日置電流感測器：連接 HIOKI 高精度電流探棒時，儀器會自動偵測感測器型號並配置正確的縮放比例（Scaling），免去手動設定的繁瑣手續。

6. MR6000與MR6000-01之差異：

6-1. 即時波形演算 (Real-time Waveform Processing)

·         標準版MR6000：必須等量測全部結束、資料完整保存後，才能透過機器或PC端軟體 MR6000 Viewer進行資料後處理（Post-processing）。

·         進階版 MR6000-01：在訊號輸入的同時，硬體便以10 MS/s的極高速度一邊量測、一邊做四則運算與微積分。適合需要在馬達測試台（Motor Bench）上即時監看扭矩、轉速與功率動態變化的工程師。

6-2. 數位濾波運算 (Digital Filter Calculation)

• 標準版 MR6000：若訊號含有干擾，只能在硬體前端透過固定頻率的低通濾波器（LPF）進行硬體濾波。
• 進階版 MR6000-01：配備數位訊號處理能力，可在量測時即時套用多階的數位濾波器（如過濾特定切換頻率的突波），在量測畫面上直接呈現完全乾淨的修正後波形。

註：本產品需要搭配測量模組與感測器一起使用，單主機無法測量。

SSD模組(256G) U8332、探棒電源模組Z5021 屬於生產時工廠組裝的選件，後續無法單獨購買。若有使

用需求須於下單主機時同時購買。

規格：

詳細規格與產品內容請點選網頁上的”產品型錄“直接下載，謝謝您的支持!
